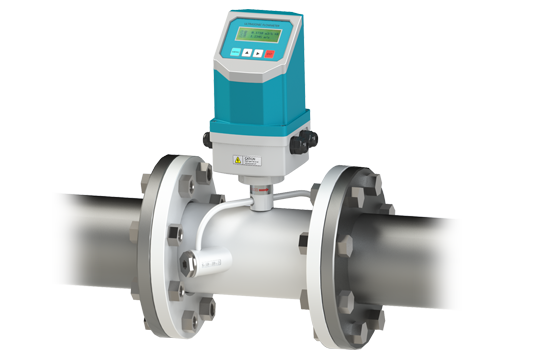

管道式超聲波流量計介紹▼▼▼
管道式超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。
根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。
智能超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。
管道式超聲波流量計特點▼▼▼
1、全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
2、采用嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
3、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
4、在現場可根據用戶實際需要在線修改量程。
5、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
6、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
7、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
8、具有自檢與自論斷功能。
9、小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
10、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
管道式超聲波流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 測量精度 | 1.0% |
| 工作電源 | 隔離DC8-36V或AC85-264V |
| 功 耗 | 工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下) |
可選輸出 | 1路標準隔離RS485輸出； 1路隔離4-20mA或0-20mA輸出； 雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）； 1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板； |
| 可選輸入 | 三路4-20mA模擬輸入回路 |
| 顯 示 | 2×10漢字背光顯示器（中英文雙語可選擇） |
| 操 作 | 16按鍵窗口化操作 |
| 流量傳感器 | 管道式 |
管道式超聲波流量計選型▼▼▼
超聲波流量計選型的基本原則就是要保證用戶使用的良好體驗。測量現場到底選用什么樣的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定。這樣才能使超聲波流量計的通徑、襯里材料、流量范圍、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。
1、滿足現場精度等級的原則
精度等級和功能：應該根據測量要求和使用場合選擇超聲波流量計的精度等級，做到經濟合算。如果用于貿易結算、能源計量和產品交接的場合，雖然超聲波流量計的精度等級越高價格越高，但是準確的計量更能產生較高的經濟效益。
而用于過程控制的場合，則應嚴格按照控制要求選擇相應的精度等級；一些僅僅是檢測一下過程流量，無需做準確控制和計量的場合，則可以選擇精度等級稍低的，這樣的超聲波流量計價格會低很多。
2、適合測量介質與管道的原則
超聲波流量計的量程與被測管道口徑、介質流速、介質滿管度也要關注。測量介質流速在—12m/s范圍內選用，范圍比較寬。選擇超聲波流量計規格(口徑)不一定與工藝管道相同，應根據測量流量范圍是否在流速范圍內確定。
即當管道流速偏低，不能滿足超聲波流量計的測量要求時或者在此流速下測量準確度不能保證時，需要縮小管道口徑，從而提高管內流速，達到滿意的測量結果和測量精度。
管道式超聲波流量計應用場合▼▼▼
智能超聲波流量計廣泛應用于石油、化工、電廠、冶金、礦山、食品、醫藥、造紙、鋼鐵等工礦企業，并應用于節能監測，流量網絡監控等。
1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、潤滑油、柴油、燃油；
3、化工液體；
4、其他均質流體。
管道式超聲波流量計安裝▼▼▼
1、裝置地點和方位按需求斷定，但電極軸有必要水平。
2、有必要接地，以削減攪擾信號引進。接地有兩方面的請求，一是傳感器與轉換器的接地線有必要與被測介質導通，二是要以大地為零電位。
3、為避免攪擾信號，傳感器與轉換器之間的信號線有必要選用專用屏蔽導線，并獨自穿在接地鋼管內，不能把信號電纜和電源電纜安放在同一鋼管中。
4、當流量計裝置在地下時，需求設置外表井。
5、介質活動不穩定對測量值并無影響，所以裝置流量計時對前后直管段并無格外要求。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
