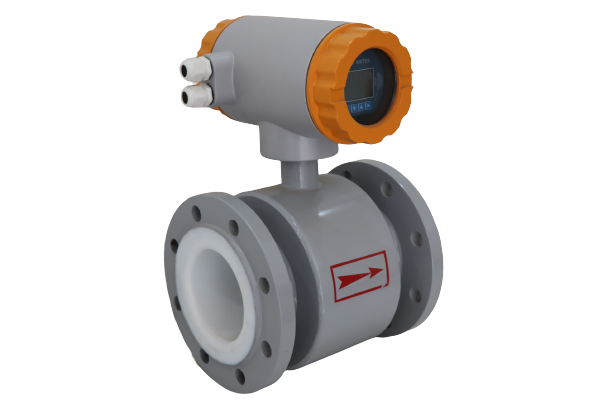

大口徑電磁流量計的規格達到3000mm，針對超大大口徑電磁流量計的安裝要比口徑的安裝不便的多，為確保流量計能恰當計量檢定，大躍儀表專業技術人員對大口徑電磁流量計的安裝應留意的事宜出示給客戶，給予參照。
一、安裝加工工藝的重要基準點 當場安裝全過程中，為了更好地不危害計量檢定系統軟件的檢驗精密度，務必嚴苛考慮以下加工工藝規定。
1、電級中心線維持水準。大口徑電磁流量計傳感器安裝時，兩個電級的中心線務必在水平方向上。
2、被測物質填滿精確測量管。精確測量管中確保填滿水，不可以有非滿管或有汽泡集聚在精確測量管內的狀況。
3、考慮流動性方位與接管段規定。傳感器向上的箭頭所說的方位為物質流動性的正方位;超大型規格磁感應流量計(傳感器與轉化器分體式安裝)設計方案均安裝在管路的流量計管井。為了更好地確保計量檢定精確，務必確保流量計前10D/后3D接管段規定(D為外徑)。
二、 大口徑電磁流量計安裝全過程的加工工藝品質
1、傳感器與伸縮節的拼裝 按傳感器上的箭頭符號在流量計的中下游側安裝接地裝置環及伸縮節，并將伸縮節預調整為少有情況。
2、流量計管井斷裂面 流量計管井斷裂面流程以下： (1)確定安裝傳感器斷裂面位置，精準測量斷管規格(按伸縮節屈伸后規格)。 (2)管路斷裂面區打開天窗，進到管中做米字形鋼支撐，保證 管路同心度，避免 斷裂面后管端形變而危害法蘭安裝。 (3)斷裂面后，在兩邊管端用機械設備方式解決焊縫，做到電焊焊接法蘭規定。
3、起吊 拼裝后的傳感器加伸縮節，總重量約6t，當場選用25t汽車吊車起吊到位。起吊到位后，調整釋放出來伸縮節，在上下游法蘭與傳感器中間改裝接地裝置環、密封墊片，穿進地腳螺栓水平度并擰緊;一樣在中下游法蘭與伸縮節中間改裝密封墊片、穿進地腳螺栓并擰緊。
4、 法蘭電焊焊接 調節管路上中下游法蘭、接地裝置環和密封墊片的部位，擰緊地腳螺栓，并焊接固定不動。拆卸上中下游法蘭預擰緊地腳螺栓，調整收攏伸縮節，使上中下游法蘭擺脫流量計及伸縮節，法蘭里側空出焊接室內空間。法蘭內外選用角焊縫方法電焊焊接上中下游2片法蘭。
5、焊縫無損檢測技術與防腐蝕解決 (1)測試標準與合格級別 全部法蘭插口角焊縫需開展無損檢測技術，選用磁感應探傷檢測方法，查驗占比為100%。品質應符合規定JB4730-2005的二級規定。若查驗出管路法蘭的焊接有超標準缺點，應妥善處理，使復查合格。一切焊接只有修復一次。 (2)里側防腐蝕法蘭焊接外 法蘭的鋼質管材內外防腐蝕與無縫鋼管本身處理方法同樣，法蘭焊接外防腐蝕刷涂改性材料氯磺化高壓聚乙烯防腐材料;法蘭內防腐材料為生活用水級無毒性環氧涂料。內多側均選用二底二面鍍層。
6、傳感器伸縮節總體擰緊精準定位 上中下游法蘭焊接經探傷檢測合格后，進到傳感器伸縮節總體擰緊精準定位工藝流程。 (1)調整釋放出來伸縮節，在上下游法蘭與傳感器中間，改裝接地裝置環、密封墊片，穿進地腳螺栓并擰緊。 (2)在中下游法蘭與伸縮節中間改裝密封墊片，穿進地腳螺栓并擰緊。 (3)按對稱性方法，擰緊所有法蘭地腳螺栓并安裝精準定位傳感器與伸縮節。
7、系統軟件打壓試驗 傳感器與伸縮節總體安裝完畢后，應隨供水管道道一同開展打壓試驗。實驗工作壓力為1.5倍壓力。打壓試驗合格后，能夠資金投入運作。
